一、設備簡介

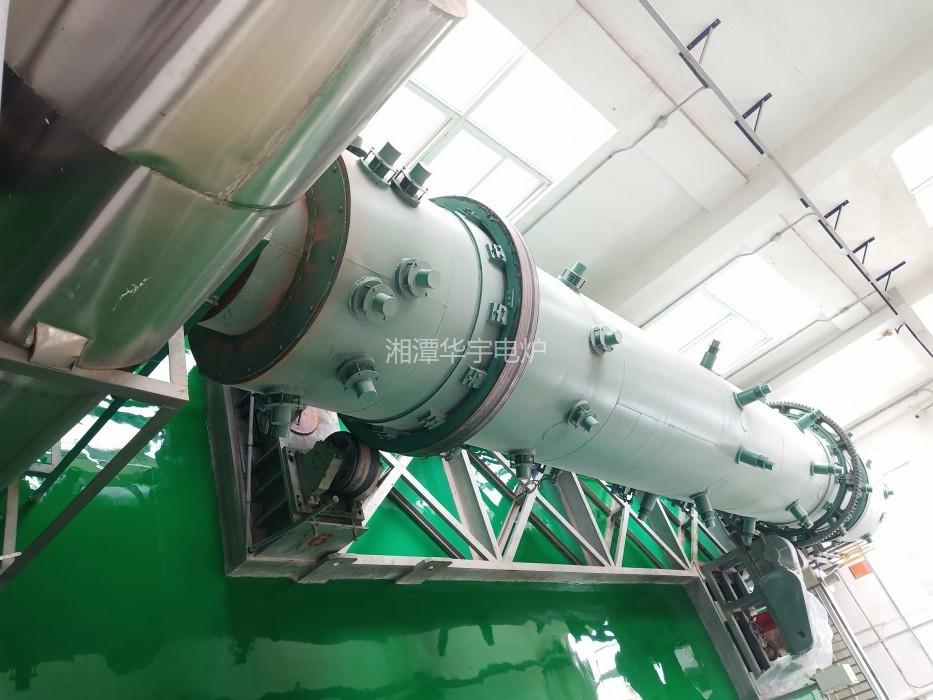

　　本設備是為廣東某鉭鈮生產企業專門研發，采用燃氣加熱，年產2000噸，集干燥、煅燒為一體的鈮氫氧化物煅燒回轉爐。采用年產2000噸，智能化控制，操作簡單，極大的提高了生產效率，降低能耗，煙氣冷卻及收塵系統解決了對環境的污染和對生產工人的身體損害等問題，收到客戶的高度認可。

　　二、設備用途與要求

　　1、用途：氫氧化鈮烘干與煅燒；

　　2、物料：氫氧化鈮；320目

　　3、處理量：≥210kg/h原料，含水60%

　　4、燃料：天然氣

　　三、成套設備主要技術參數

　　1、窯體規格：總長約19.0米；

　　2、烘干預熱段5米，中溫段5米，高溫段4米；

　　3、烘干段時間2.5h；升溫段時間2.5h，高溫保溫煅燒2h；

　　4、物料移動速度：2m/h；

　　5、最高溫度：1100 ℃

　　6、燒嘴：天燃氣燒嘴，1支

　　7、窯體結構型式：

　　加熱方式：逆流加熱式；

　　回轉爐內襯：新一號鋼與310S爆炸復合鋼板內襯；

　　窯體結構：采用整體鋼支座結構；

　　密封方式：迷宮式+石墨盤根接觸密封

　　8、控溫/測溫方式：

　　PID智能儀表自動控溫

　　? 9、加料/出料方式：

　　螺旋加料機窯頭雙螺旋連續加料，窯尾軸向出料，窯頭罩出料口出料；因高溫出料，出料后轉入水冷料斗并自動轉入水冷回轉管，自動冷卻，確保出料口可以裝袋；

　　??10、回轉管高溫段窯體外表溫度：夏天≤60℃；冬天≤50℃；

　　?四、成套設備結構說明

　　該設備為成套設備，包括從加料到收塵的所有設備：加料/出料機構、回轉窯、燃燒及控制系統、煙氣冷卻及收塵系統、設備基礎等構成。

　　七、成套供應范圍

　　l? 回轉窯及驅動系統

　　l? 燃燒及控制系統

　　l? 冷卻回轉管系統

　　l? 水冷系統

　　l? 除塵系統

　　l? 溫度及電器控制系統
