產品用途

本設備屬于間隙式作業爐，專門為用戶設計制造的供機加件噴漆的在空氣介質中，進行烘烤加熱用。



結構簡介

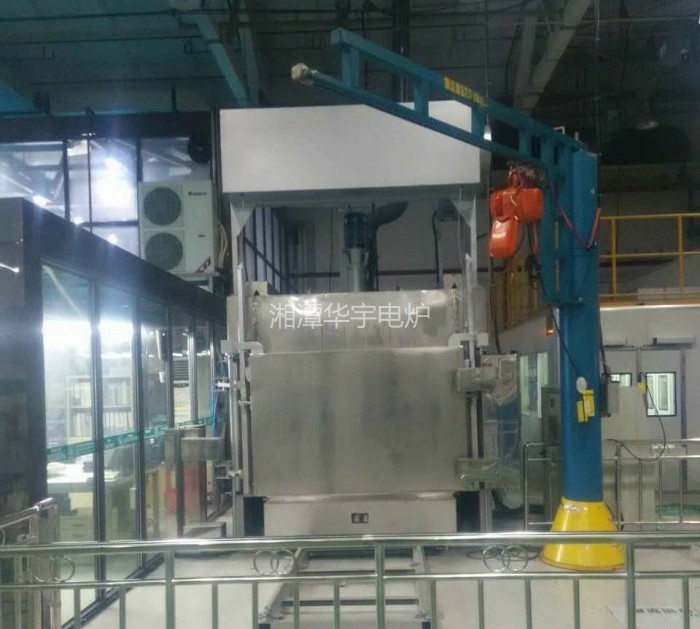

本烘烤爐外形結構與一般臺車式爐相似,由爐體,爐門,臺車,熱風循環系統組成,保溫層由耐火纖維棉填成.

爐體主要由主架方管和2mm不銹鋼板焊接而成；主架用于鋪設保溫層及支撐循環風機。

爐頂有熱風循環風機、電熱管.爐后共有兩組孔徑為Φ80的排氣系統,匯總后成一個總通管引出.管道有自動開關閥門,可任意調節閥門開度.爐體后墻下部預留有檢測孔,以方便檢測,不用時密封好。

電熱元件采用不銹鋼電熱管,從爐頂安裝孔插入,安裝在爐膛兩側的風道內.安裝檢修方便.

爐內有導風系統,采用不銹鋼制造.導風板與爐膛內襯及爐頂板形成風道.熱風在風機的強制作用下,通過風道在爐內形成強制循環.排氣系統按左右分布兩根排氣管.

爐體與臺車間間隙制成斜坡面，通過氣缸上下動作來推動密封機構用硅橡膠條密封,減少電爐熱量的對流損失,保證爐溫均勻性.

臺車通過安裝于爐體后側下方的限位開關,對臺車進出爐體位置進行限位;限制臺車進出爐體的距離，也可設置機械限位塊.



安全保護系統：

·溫控系統具有超溫報警并斷電。

·溫控系統具有過流過壓保護。

·溫控系統具有斷偶指示，缺相運行顯示等功能。

-溫度控制系統：（另見電器說明書）
